WIFI+BLE墨水屏智能终端整体解决方案

方案概述

本方案基于ESP32-C6自研 PCB 硬件，专为低功耗墨水屏价签/门牌 / 桌牌/工位牌 / 电子标签打造，WiFi、BLE 双链路独立两套固件，硬件 PCB驱动程序、上位管理系统全部完整源码，支持私有化部署，可直接量产。

核心亮点：极致功耗控制，无需频繁充电。

一、硬件平台

主控芯片

ESP32-C6，RISC-V 内核，支持 Wi-Fi 6 + BLE5.3，集成射频，单芯片实现双无线，精简 BOM，降低 PCB 面积。

功耗指标（实测）

1. WiFi 固件方案：深度睡眠定时唤醒更新

待机静态功耗：7~10μA

工作逻辑：长期深度睡眠，按预设周期自动唤醒 → 连接 WiFi，拉取模板 / 图片，刷新墨水屏，刷新完成立刻回到深度睡眠。适合定时自动更新场景。

2. BLE 固件方案：轻度睡眠 + 广播即时连接

待机静态功耗：35~50μA

工作逻辑：保持 BLE 广播，手机靠近即可建立连接，下发图像刷屏；无连接时维持轻度睡眠，保持可被发现，适合近距离手机投屏场景。

墨水屏外设引脚定义

引脚	宏定义	功能说明
GPIO8	PIN_NUM_MOSI	SPI数据输出，墨水屏数据
GPIO18	PIN_NUM_SCLK	SPI 时钟
GPIO19	PIN_NUM_CS	SPI 片选
GPIO20	PIN_NUM_DC	数据 / 命令控制脚
GPIO21	PIN_NUM_RST	墨水屏复位
GPIO22	PIN_NUM_BUSY	墨水屏忙状态检测
GPIO15	PIN_NUM_PWR	墨水屏电源使能，睡眠时可断电进一步省电
GPIO23	BLUE_LED_PIN	蓝色状态指示灯
GPIO2	BATT_ADC_PIN	电池电压采集分压输入
GPIO14	BATT_SWITCH_EN_GPIO	电池采集通道开关控制，降低休眠漏电

二、嵌入式固件

两套独立固件，按需烧录：WiFi 版 / BLE 版

✅ WiFi 固件

- 深度睡眠定时唤醒，WiFi 联网，拉取图片模板

- 墨水屏 SPI 驱动，1bit 图像渲染、刷屏

- 电池 ADC 电压采集，低电量上报后台

- OTA 远程升级固件

- 休眠外设下电控制（墨水屏、ADC 通道关闭，降低漏电流）

- 事件回调、状态上报、异常重连机制

✅ BLE 固件

- BLE 5.3 广播、GATT 服务，手机端连接下发图片

- 轻度睡眠，保持广播，连接后自动提升发射功率，断开恢复

- 图片分片接收，墨水屏刷屏

- 电池电压采集上报

- BLE OTA 分片升级

- 可配置广播间隔、射频发射功率，功耗精细可调

底层包含：墨水屏驱动、SPI 驱动、ADC 电池检测、电源管理、睡眠控制、BLE GATT 协议、WiFi 网络、OTA、事件调度，全部源码交付。



三、后台管理系统

后端采用轻量 .NET Core Mini API，可私有化部署，支持 Docker 部署。

系统模块

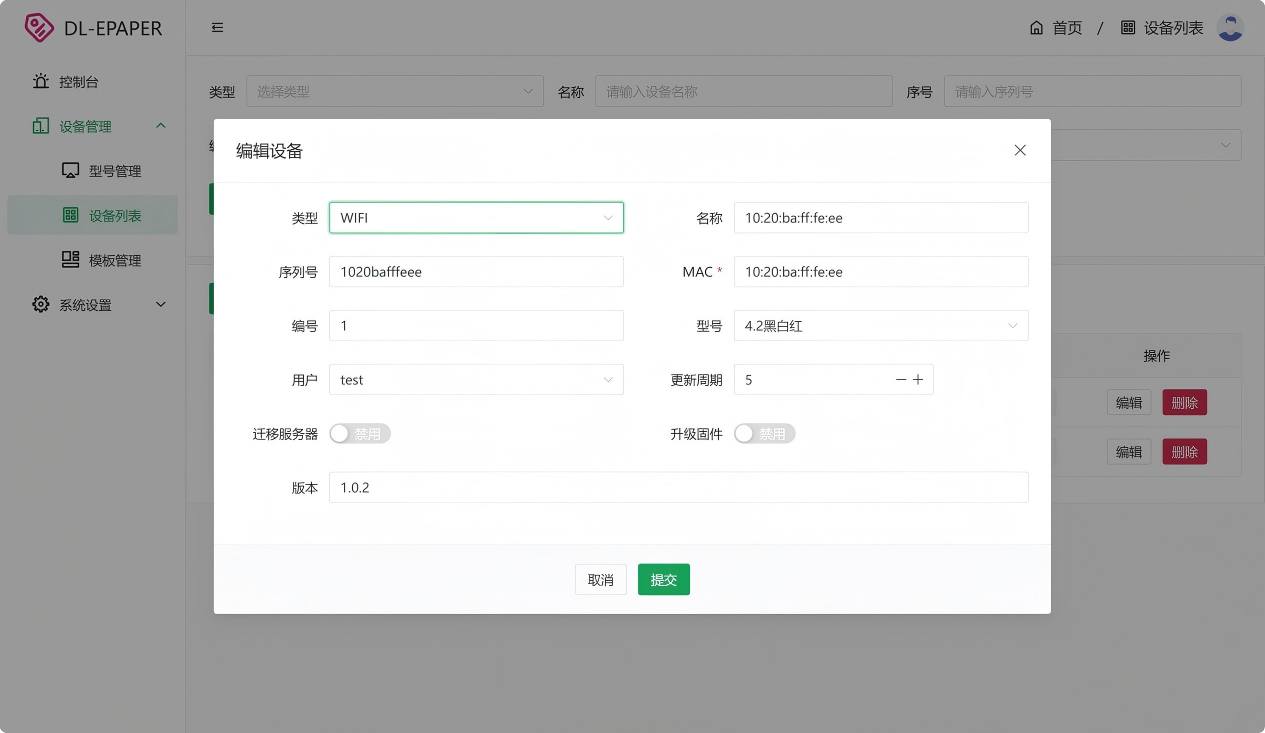

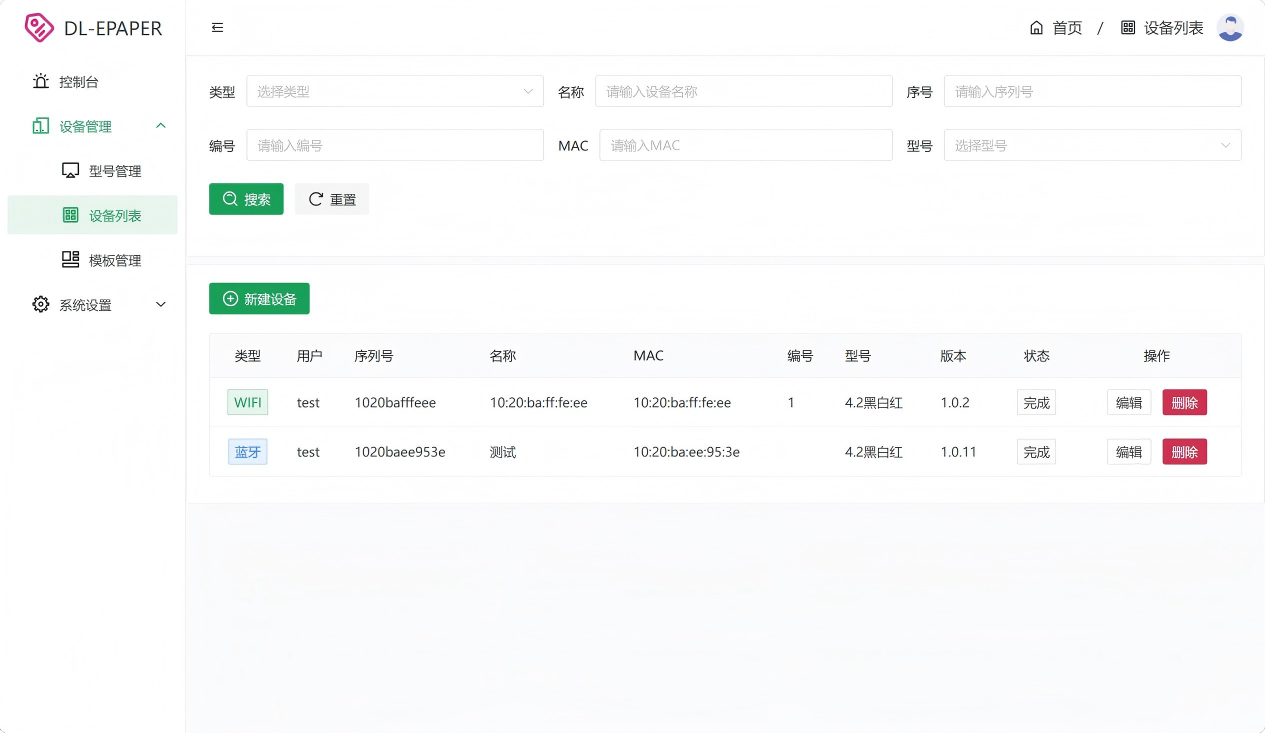

1. 设备管理：设备注册、在线状态、电池电压、固件版本、信号质量、设备上下线记录

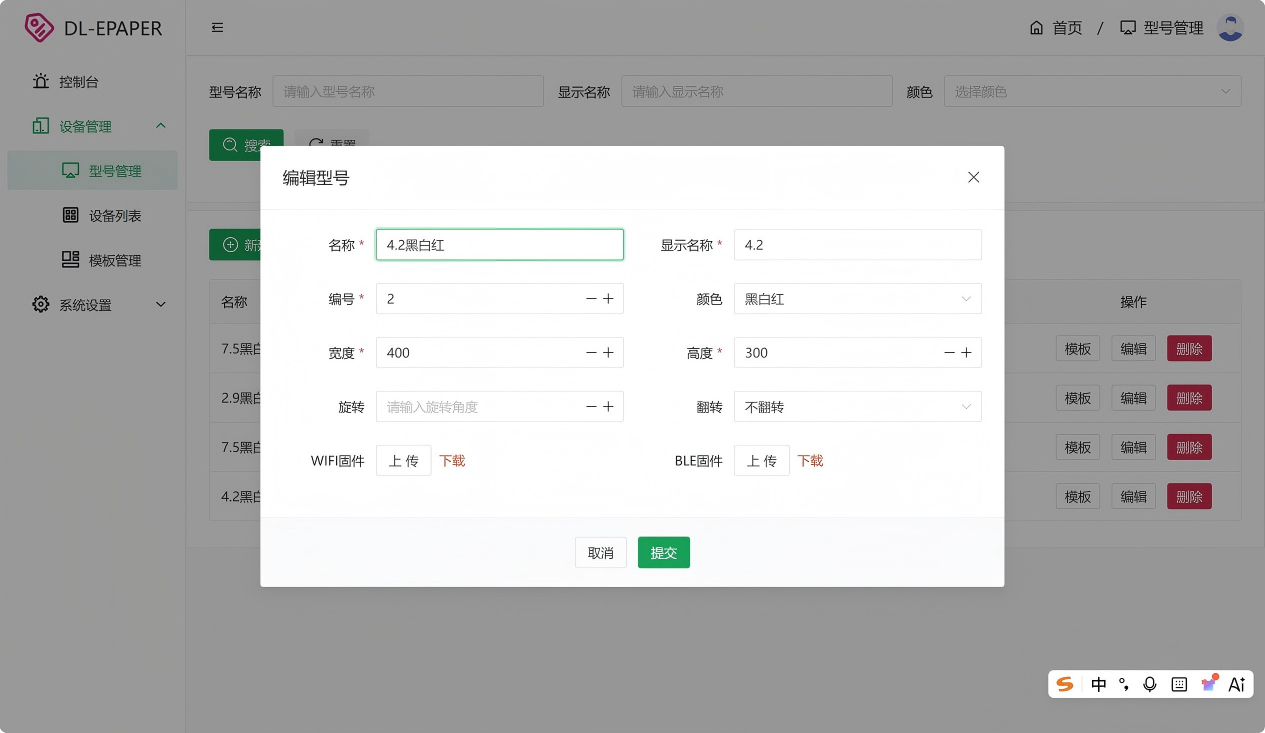

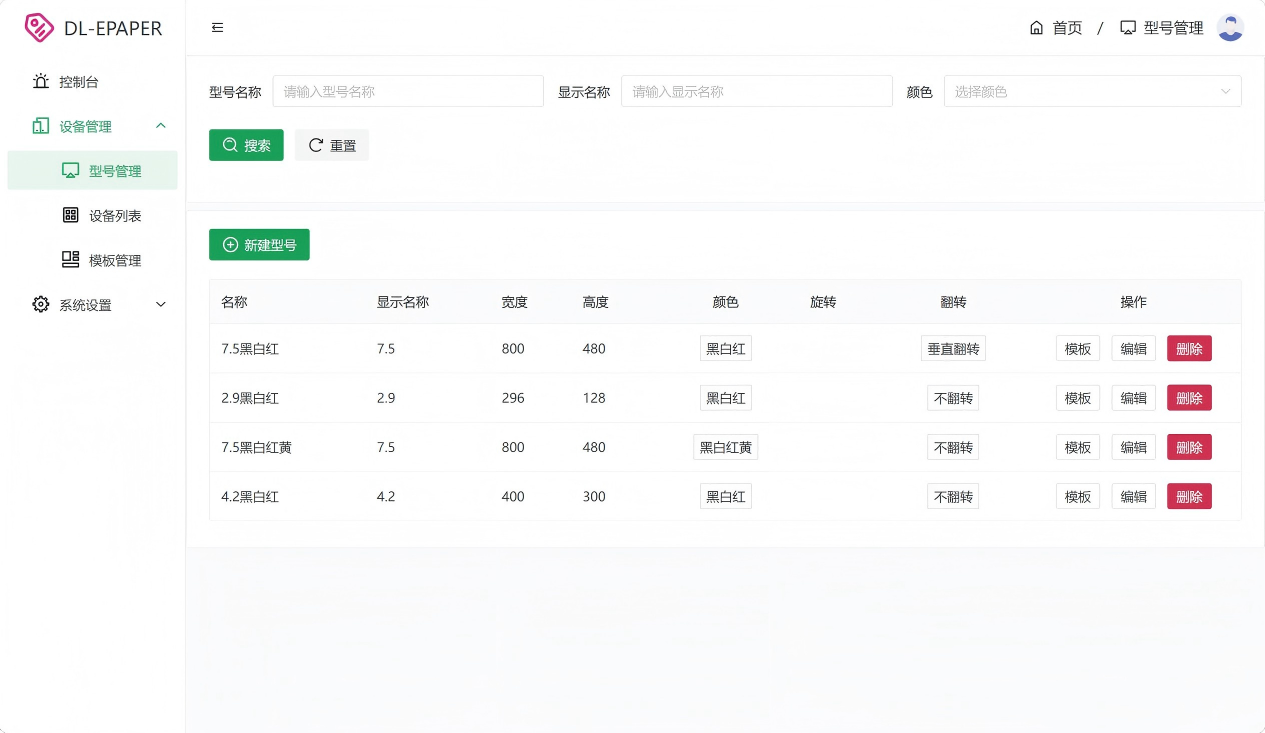

2. 设备型号管理：新建型号，绑定墨水屏尺寸、分辨率、硬件参数

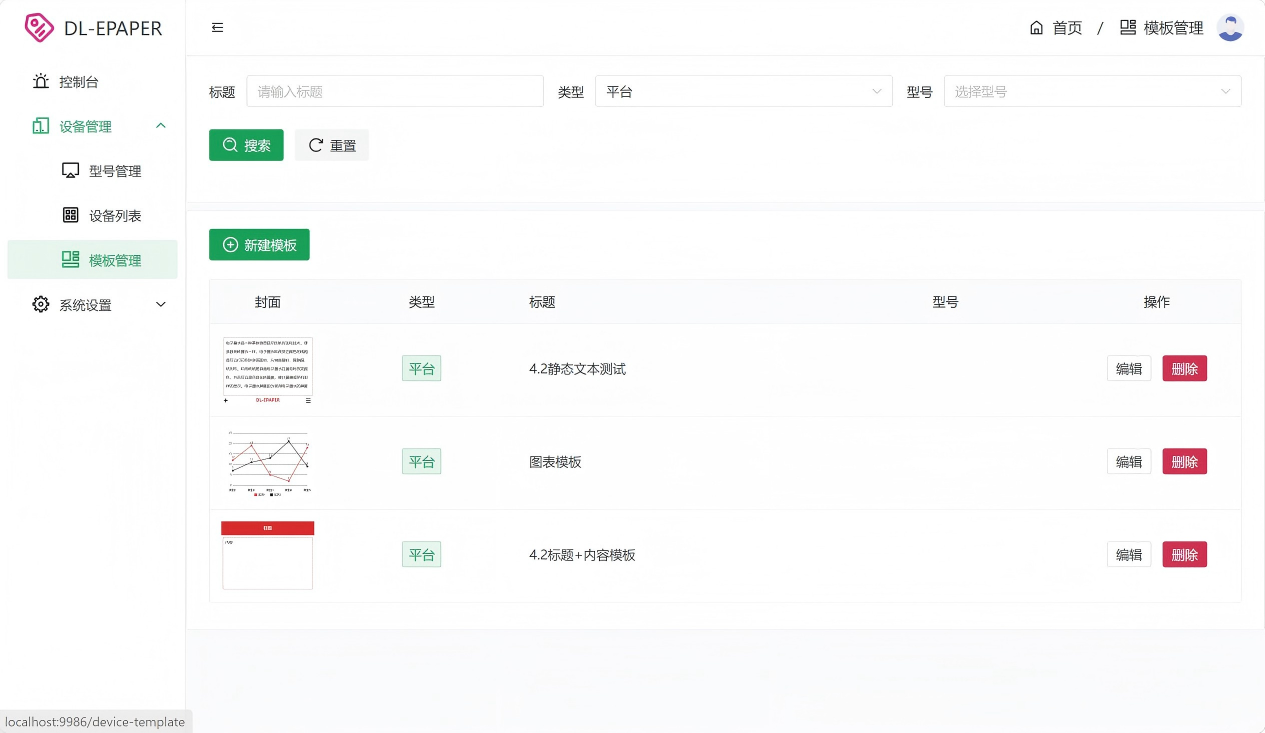

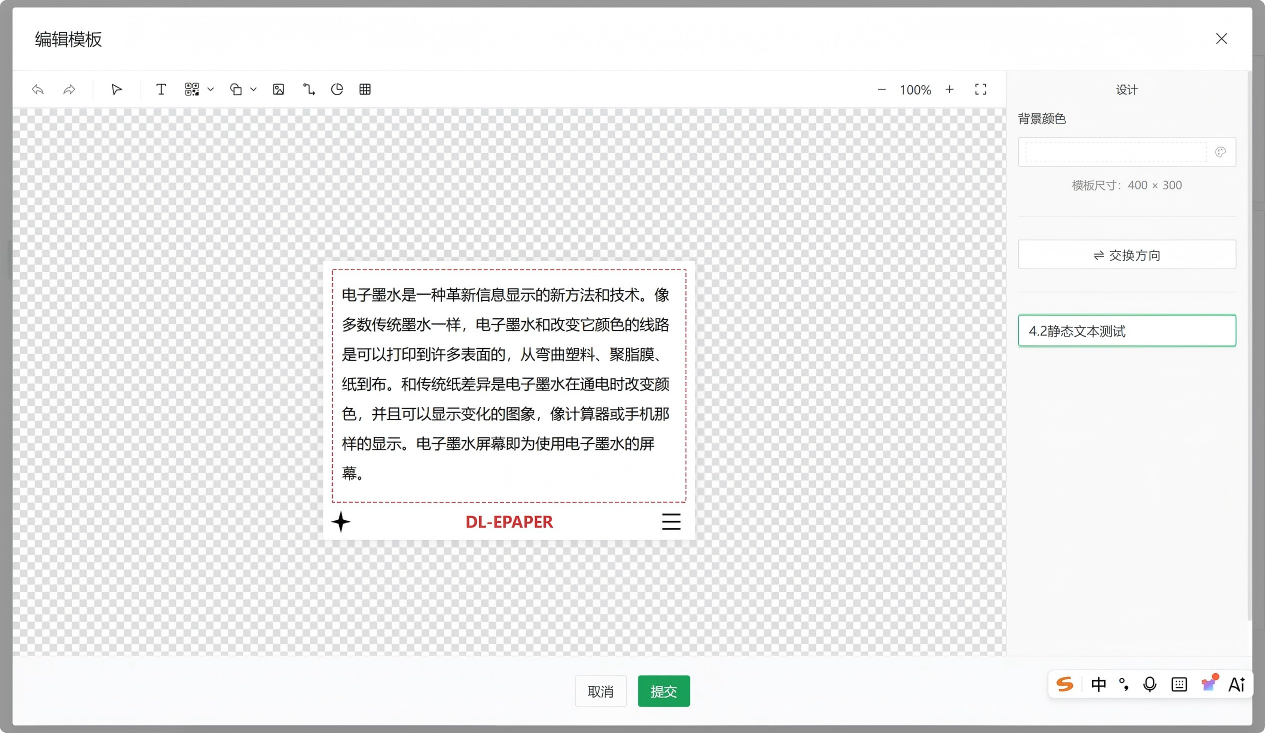

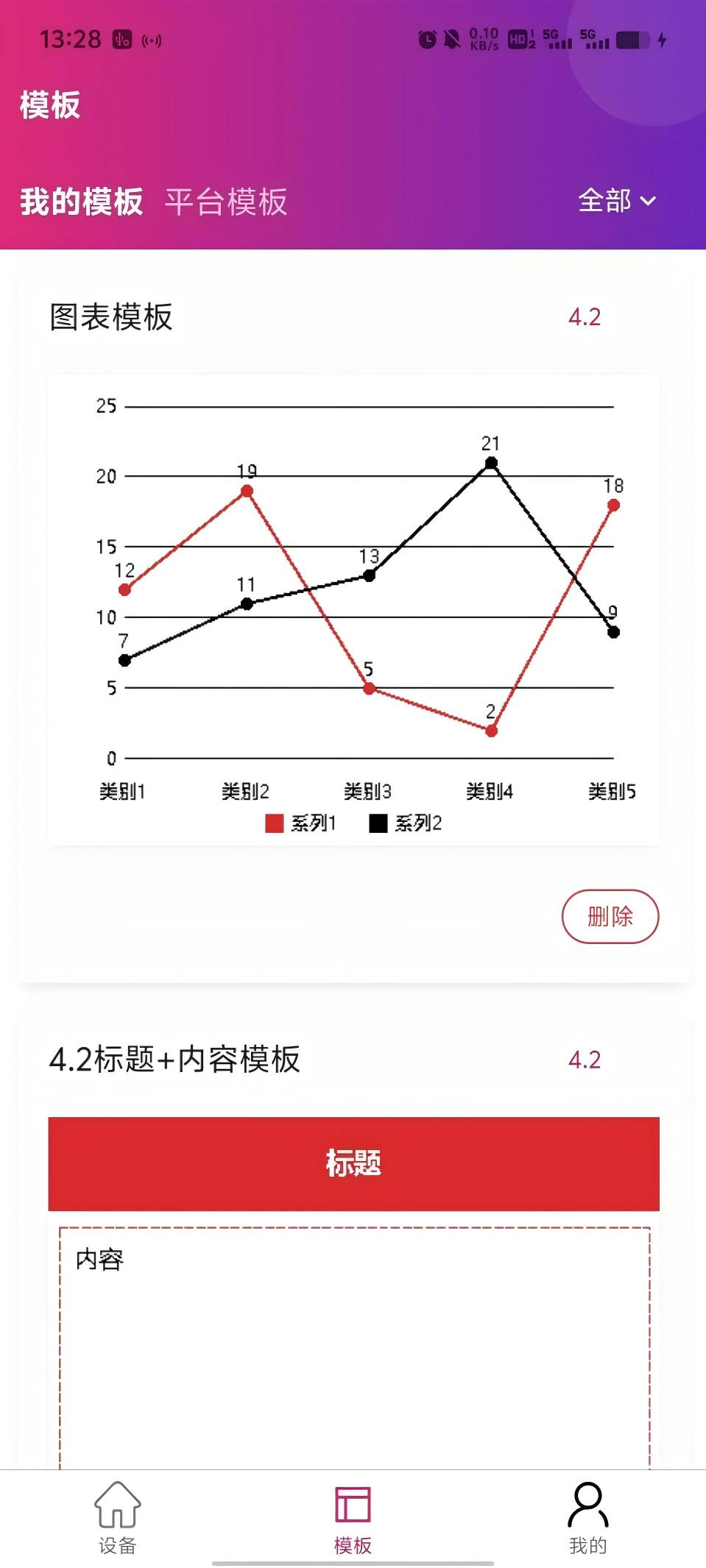

3. 模板管理：可视化模板编辑，文字、图片、布局模板保存，下发至终端

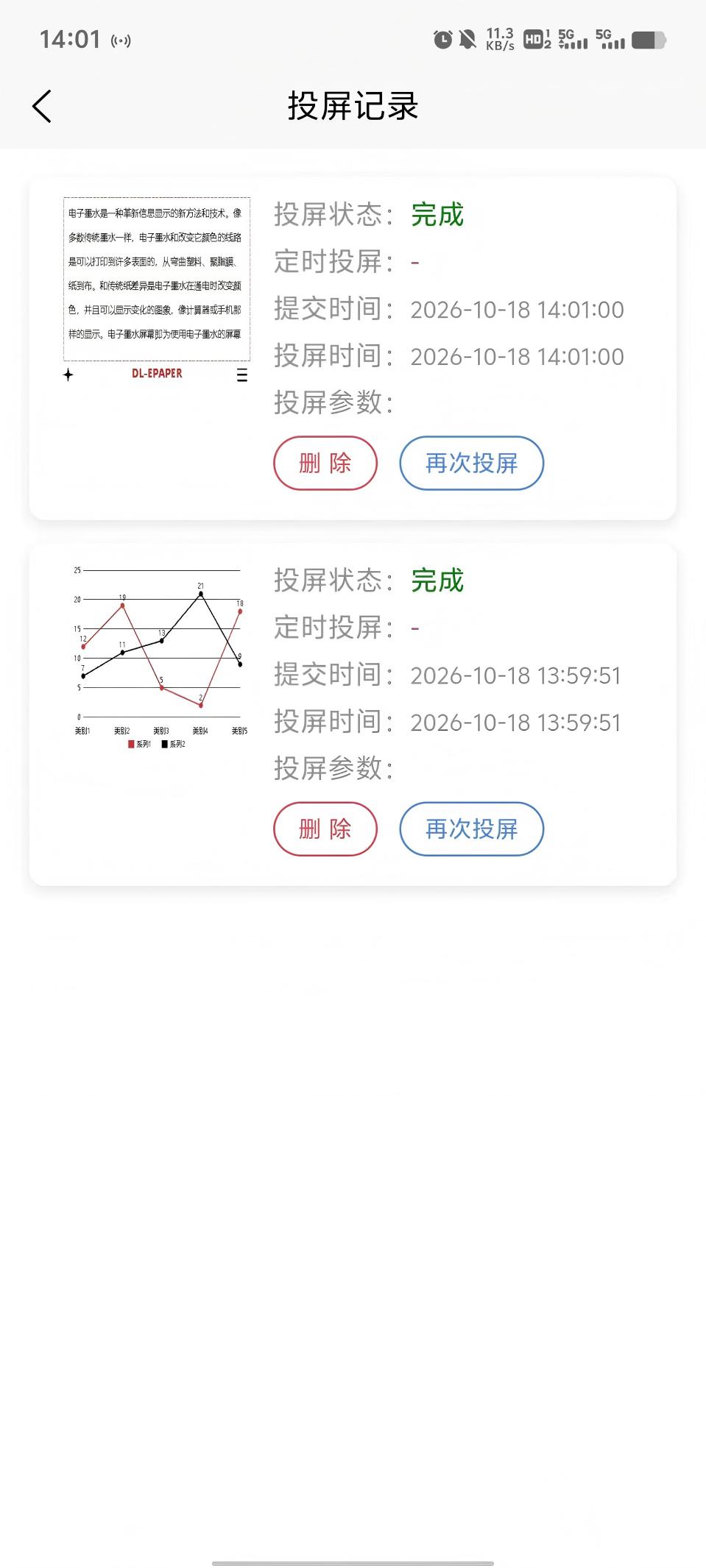

4. 投屏记录管理：记录每一次投屏、刷屏日志，保存操作者、时间、设备、模板内容

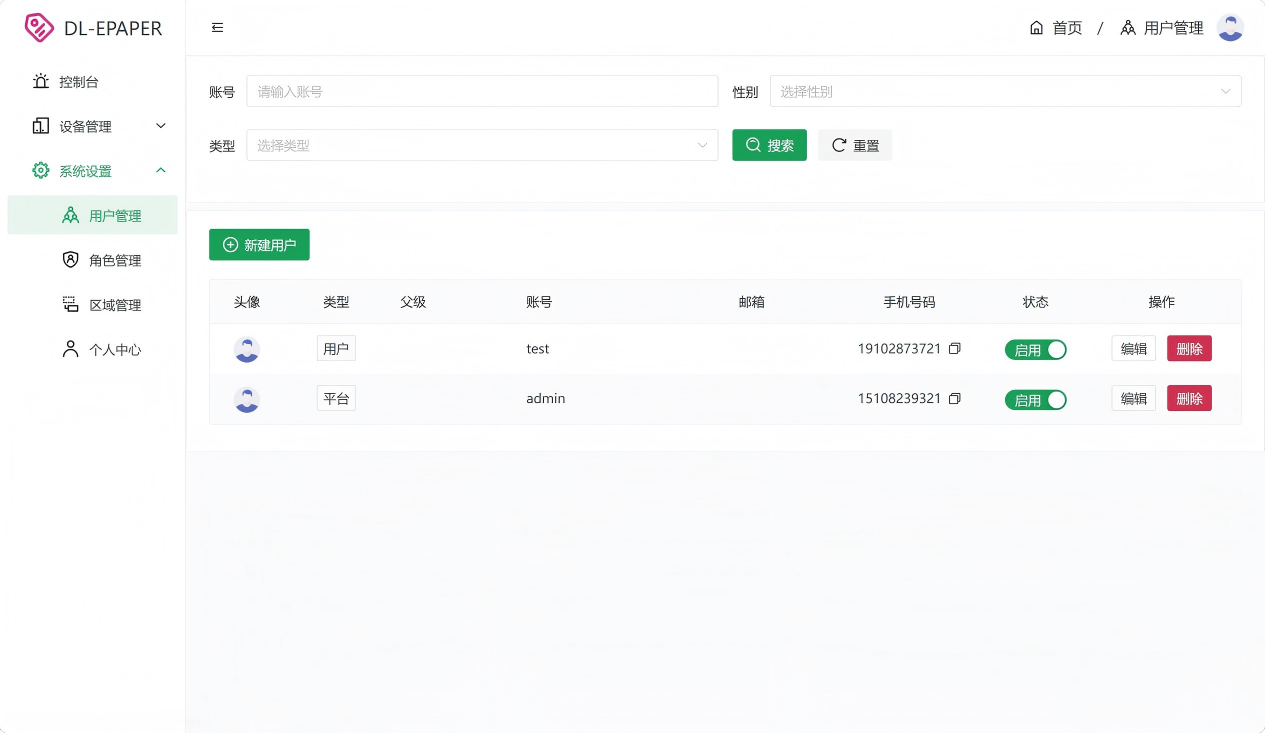

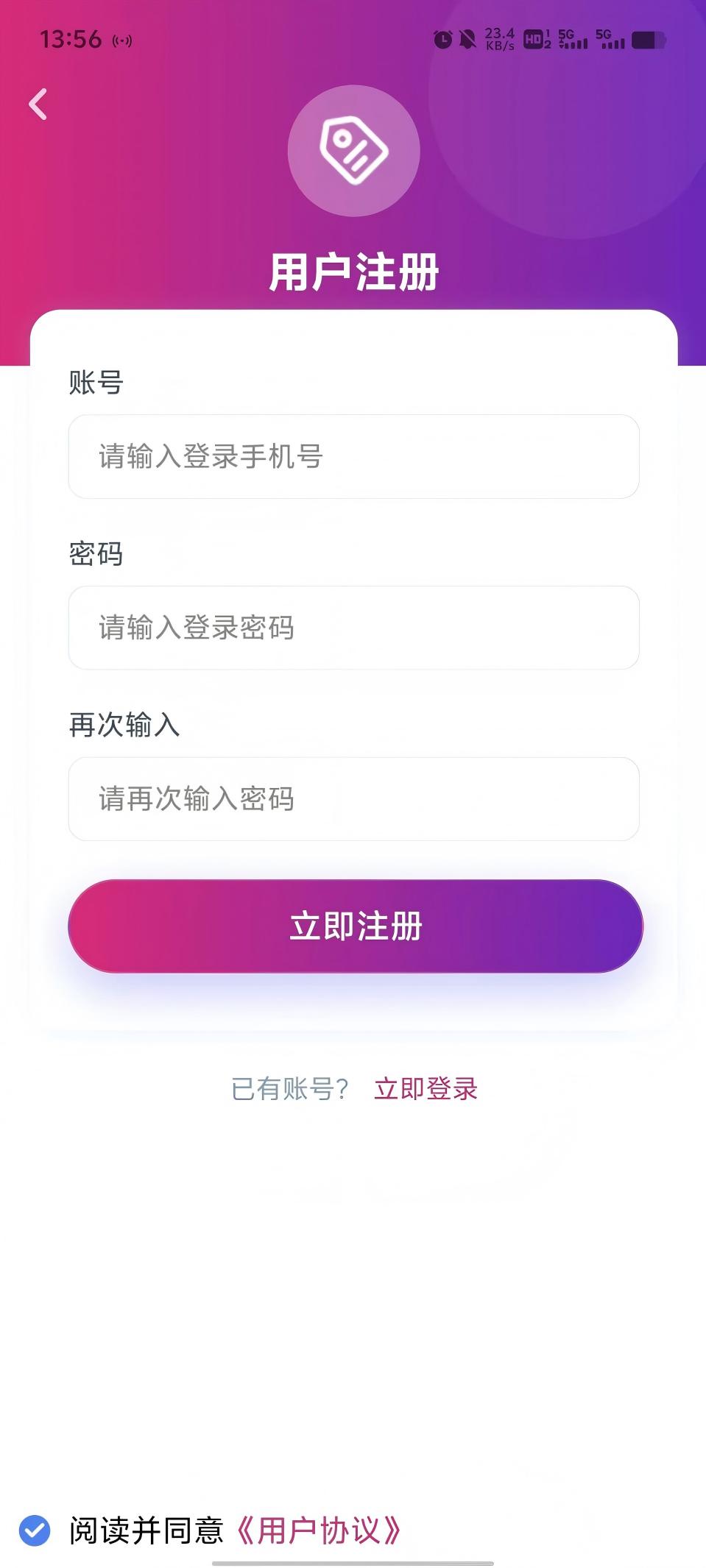

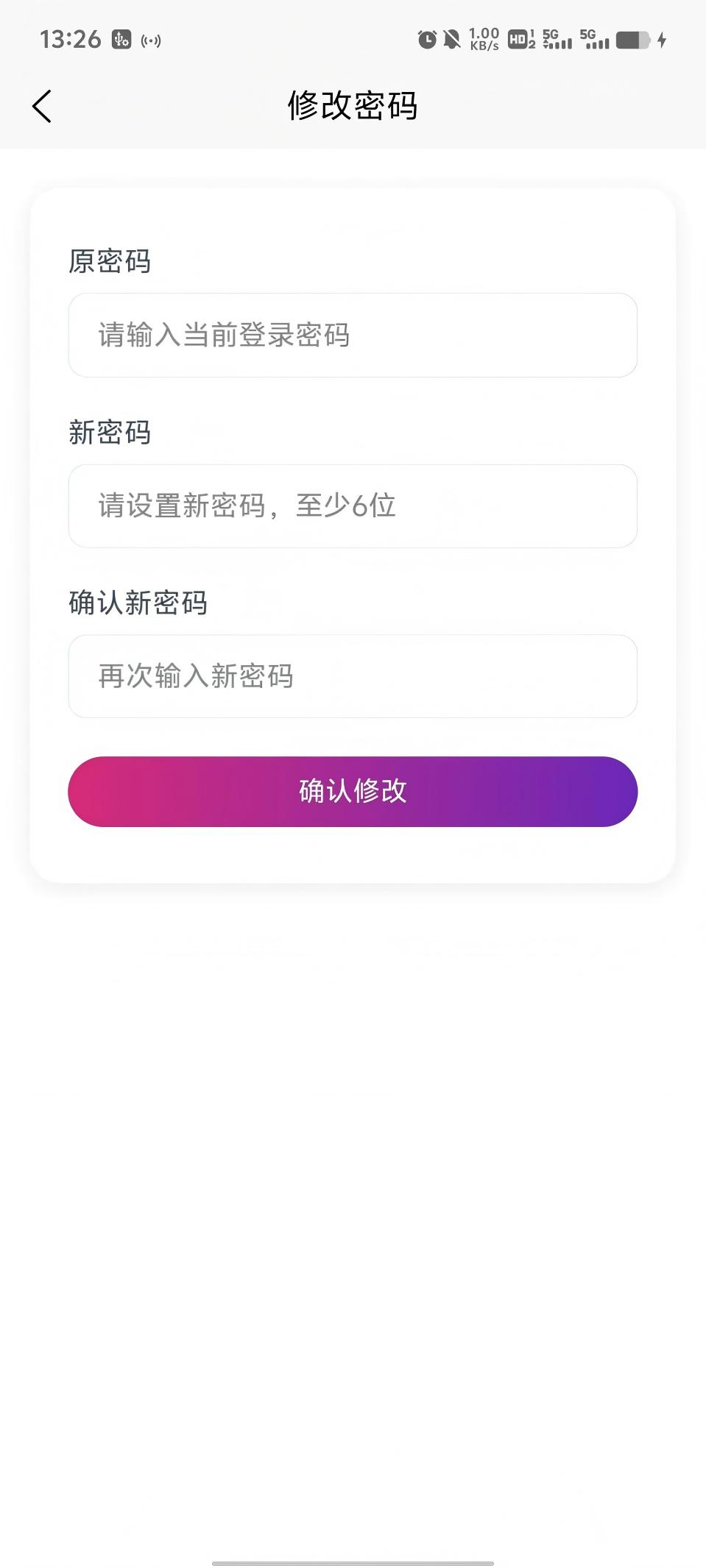

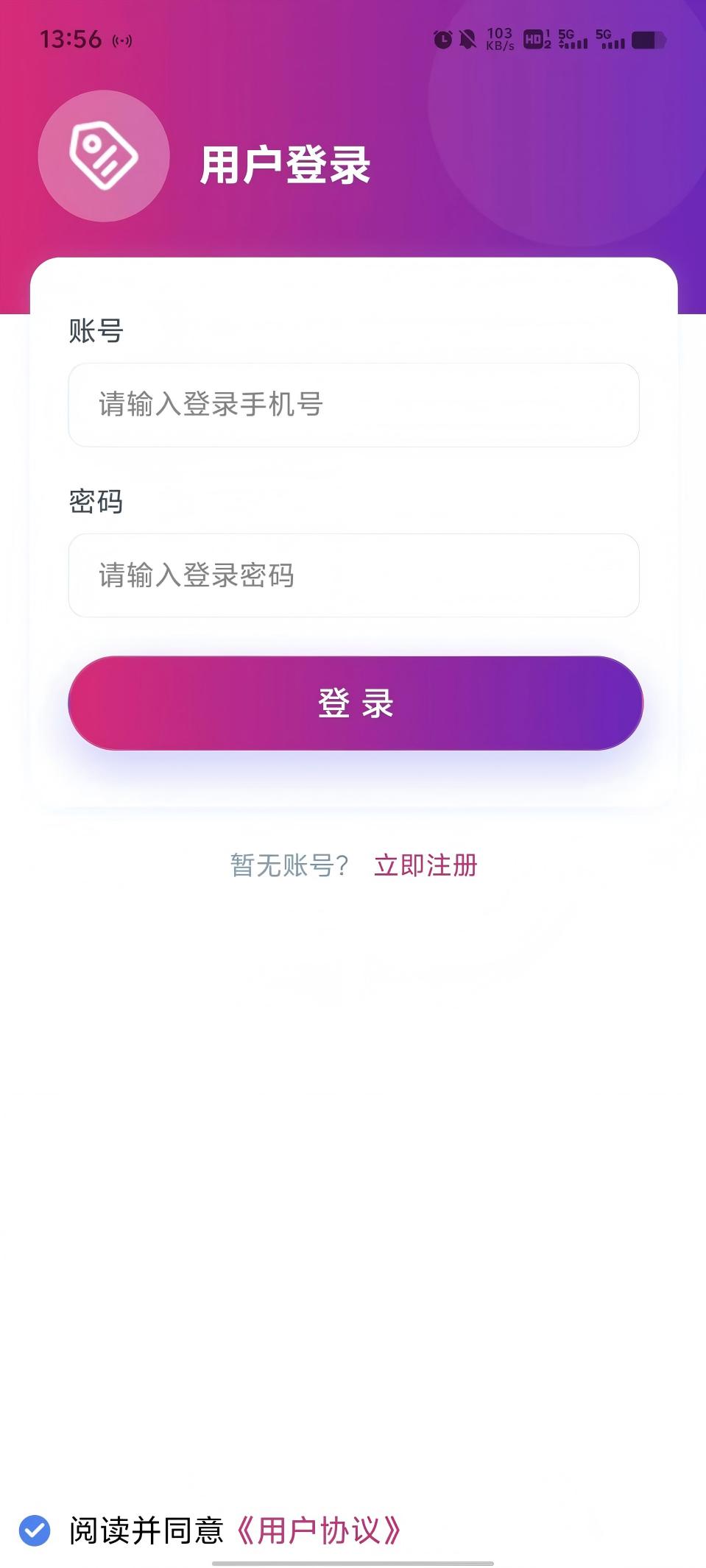

5. 用户管理：平台管理员、普通用户账号维护

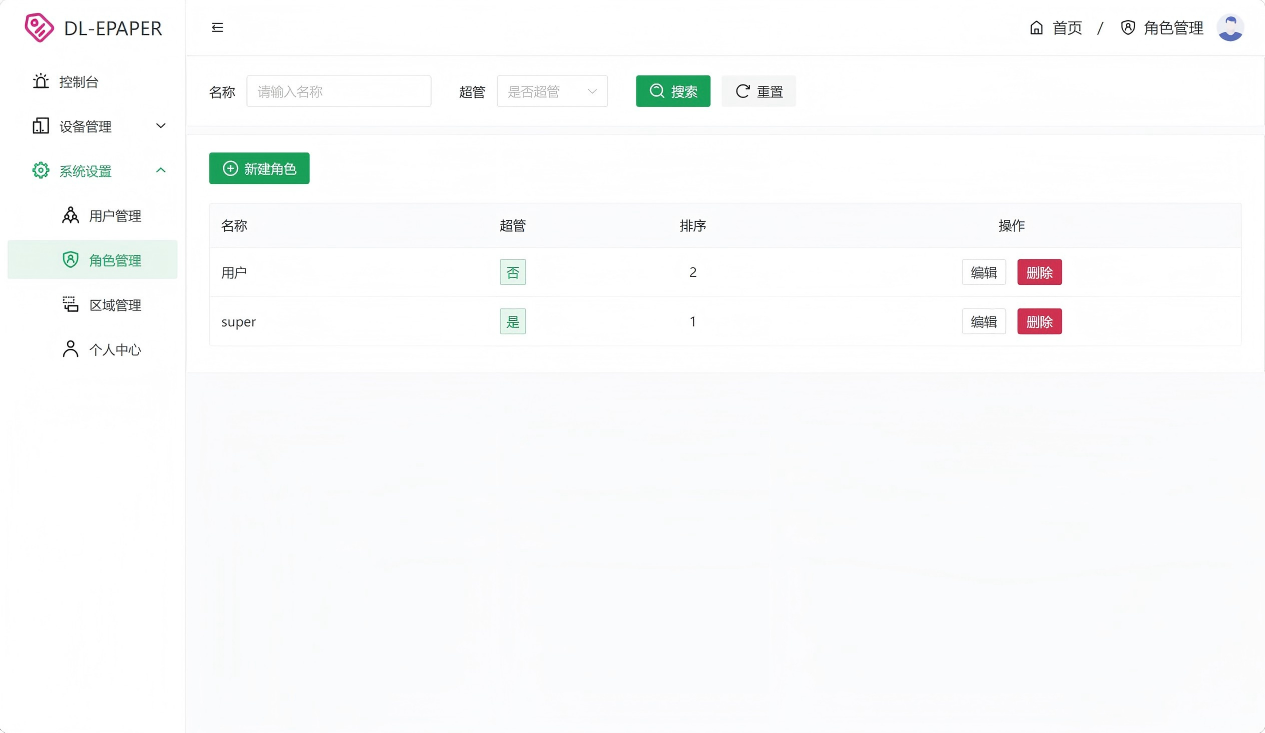

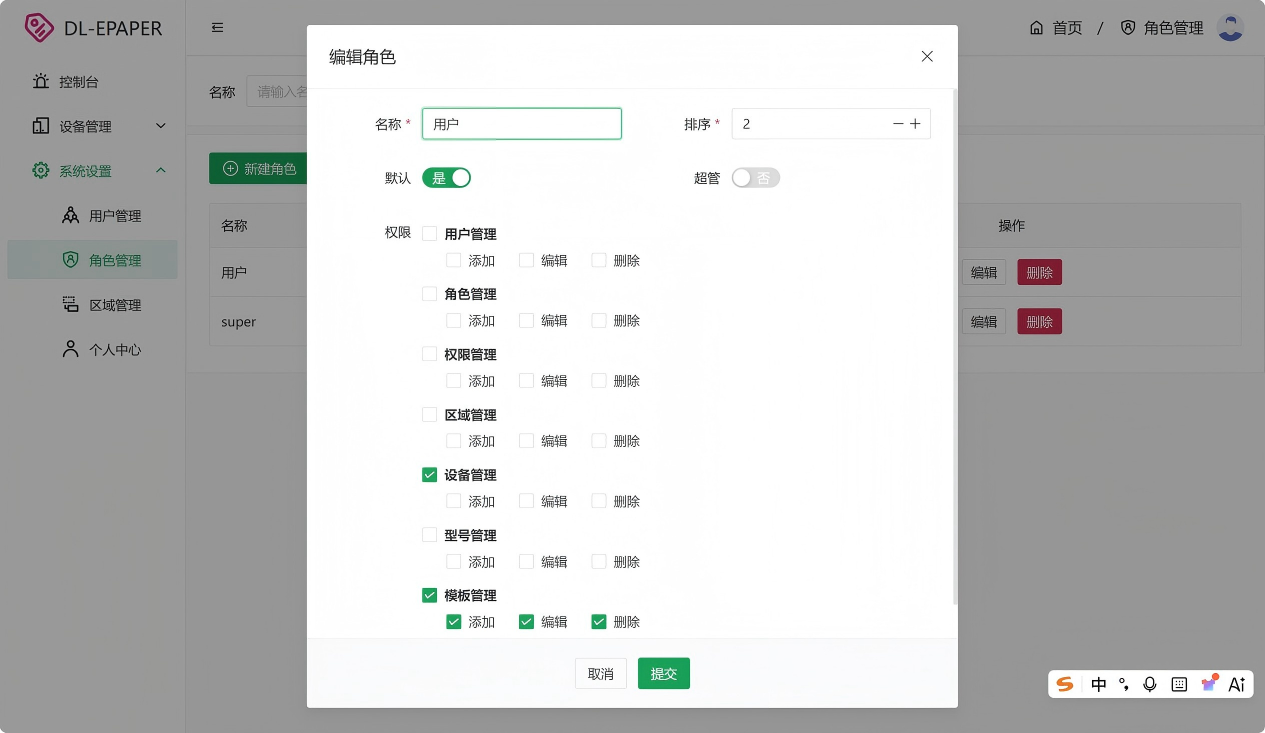

6. 角色权限管理：RBAC 权限控制，区分平台端管理员、普通终端用户权限

系统分为两大端：平台管理端 + 用户端，多用户隔离，企业级权限管控。

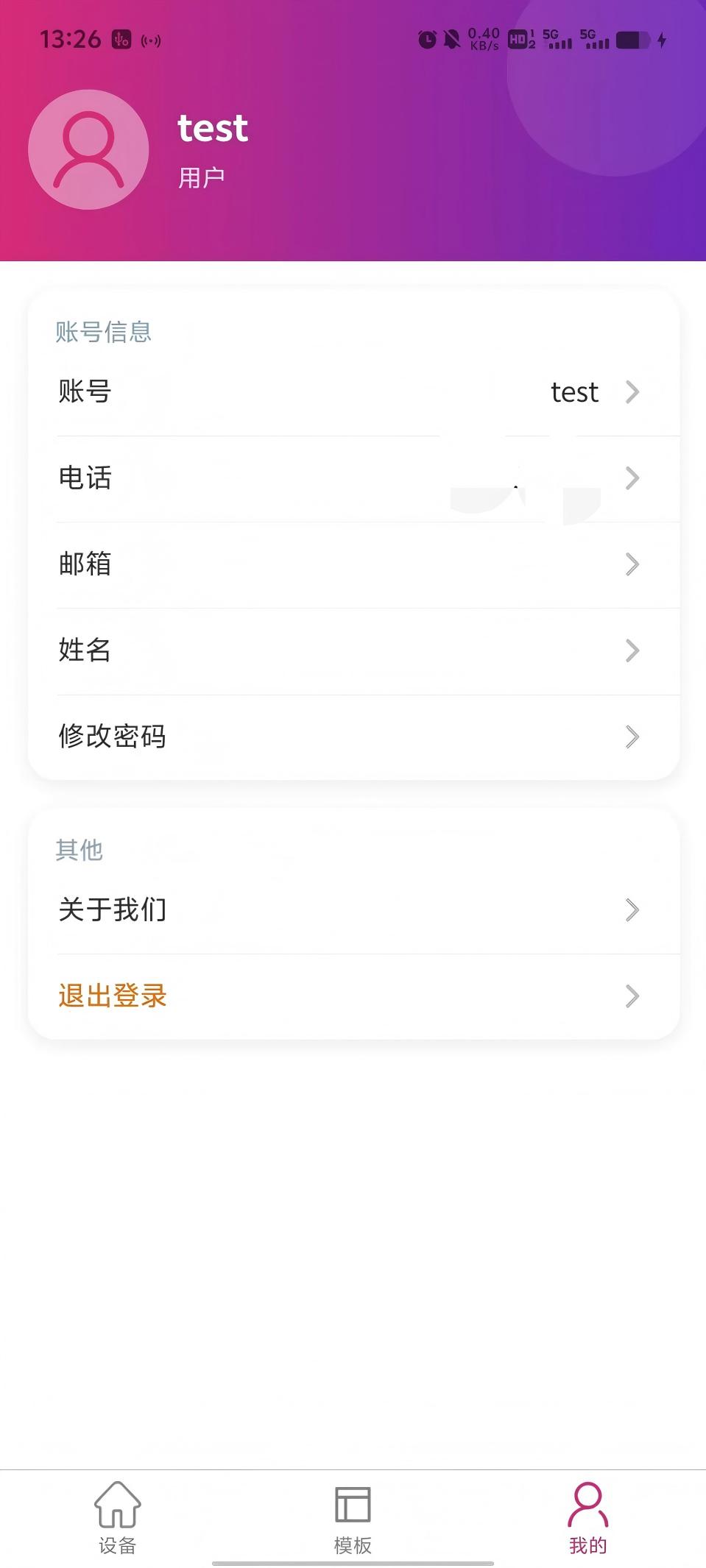

四、前端应用

- 一套代码，同时编译小程序 + Android、iOS/App

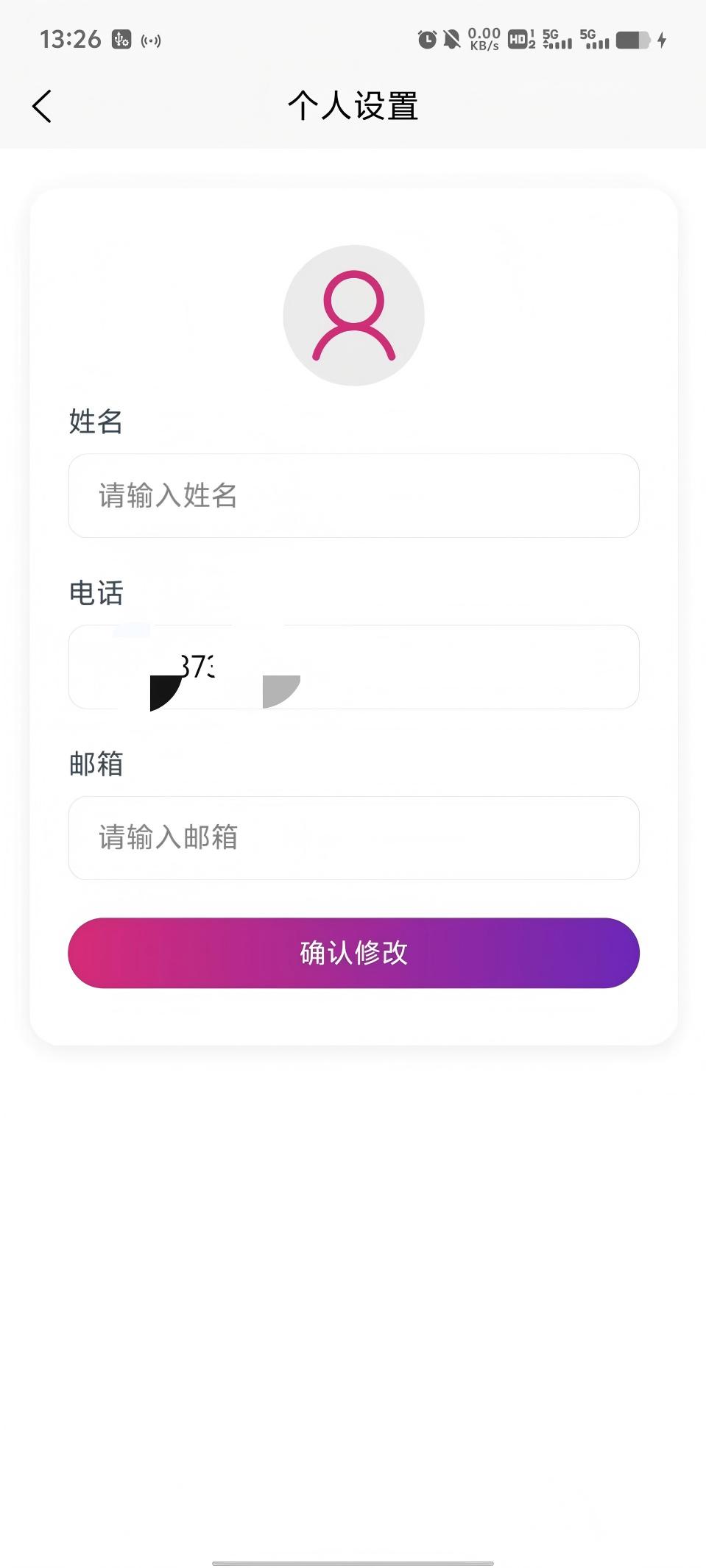

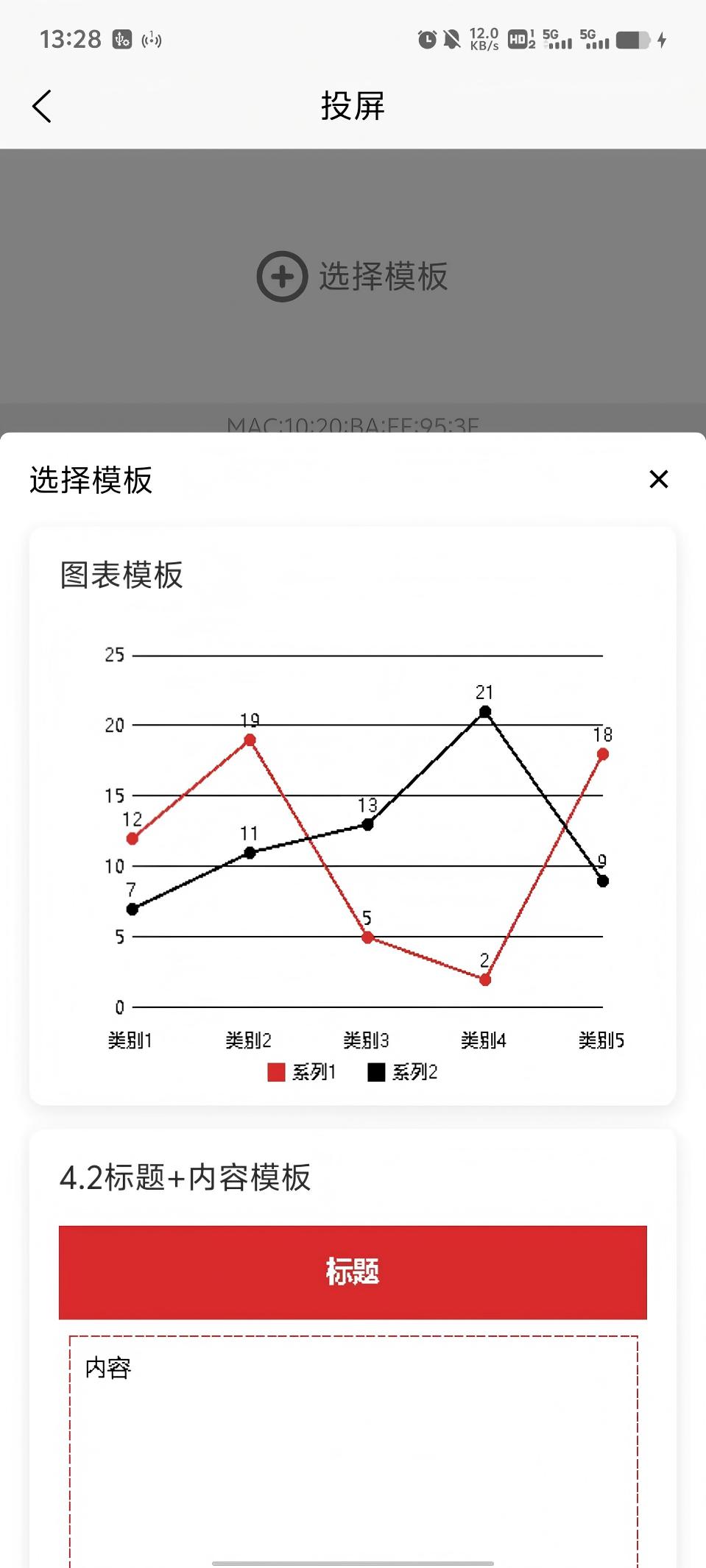

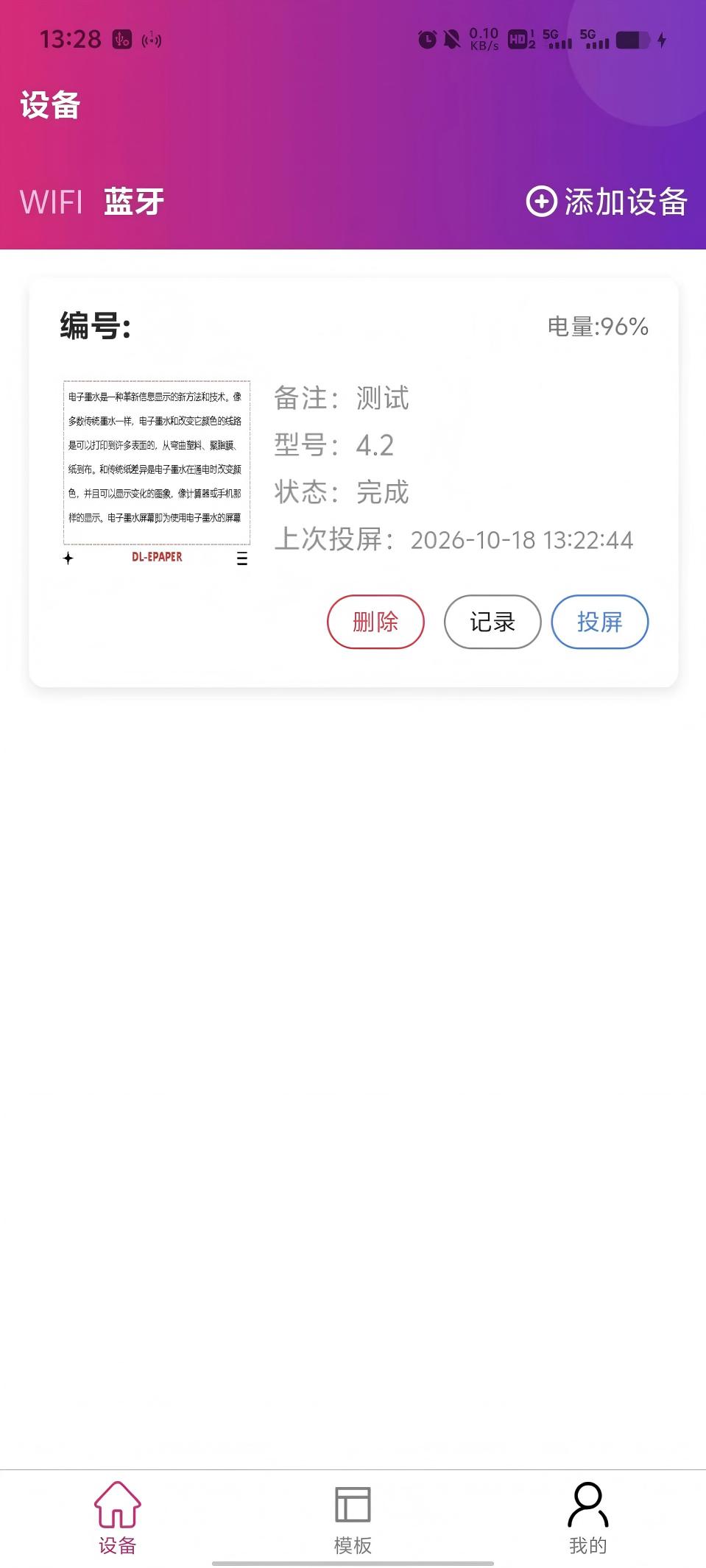

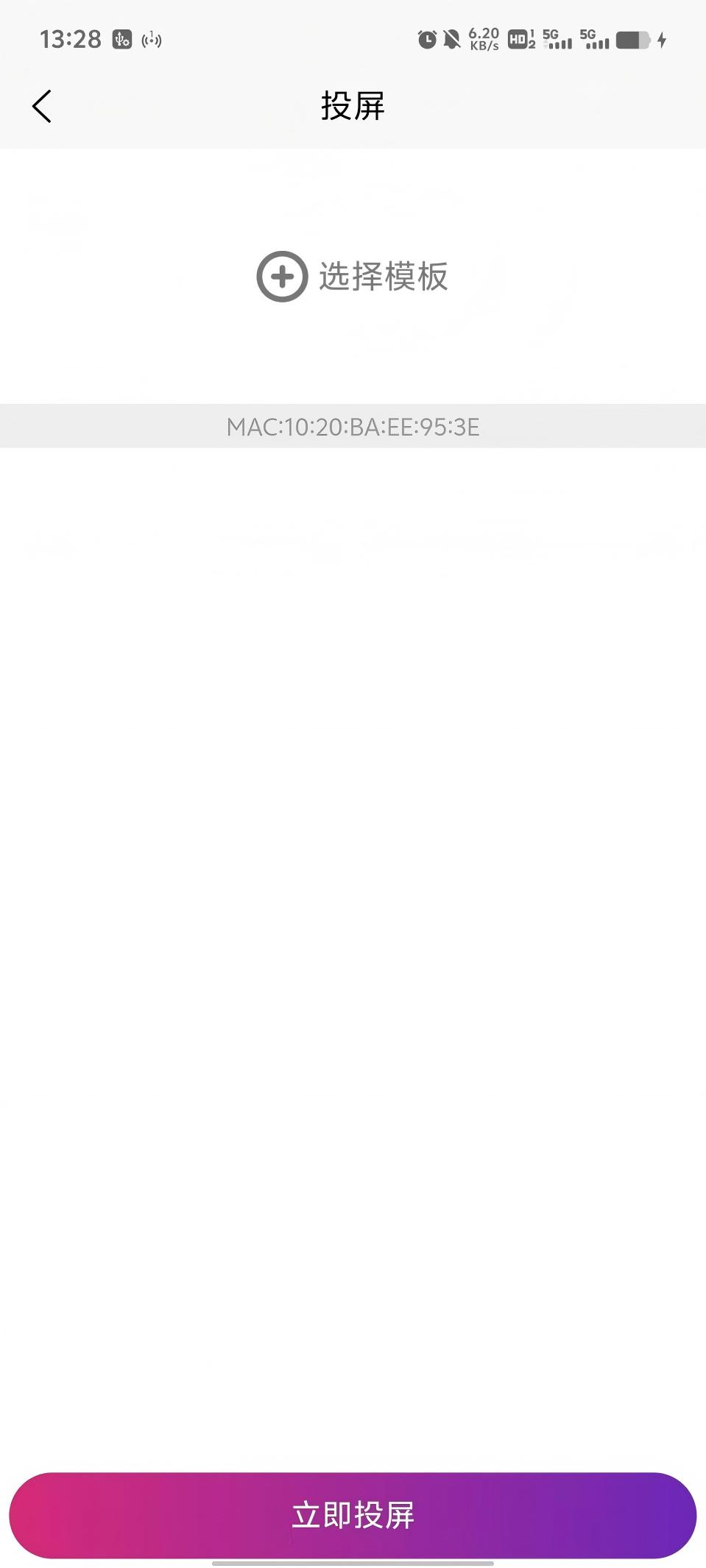

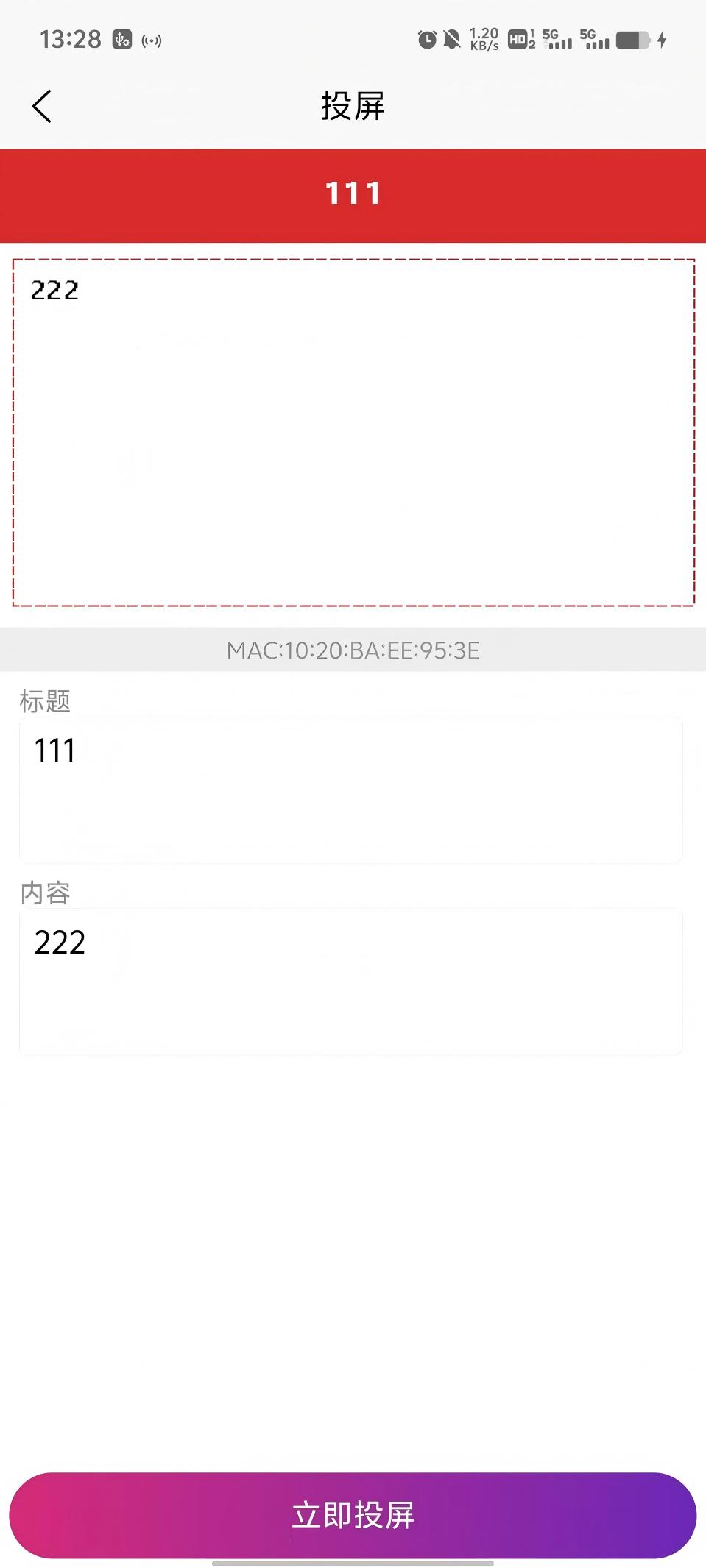

- 功能：设备绑定、BLE 近距离投屏、模板选择、手动触发屏幕刷新、查看投屏历史、查看设备电池状态

- 对接后端 Mini API，支持在线模板预览

- BLE 设备扫描、连接、图片分片下发、OTA 升级交互逻辑

五、交付清单

✅ 嵌入式全套源码（WiFi 固件源码 + BLE 固件源码，ESP-IDF 工程）

✅ .NET Core Mini API 后端完整源码

✅ Uni-app 前端完整源码（小程序 + App）
